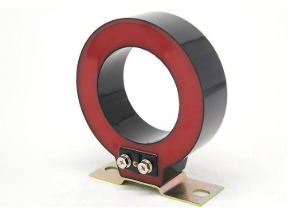

10KV電流互感器變比的選擇重要嗎？為什么？

　　10KV電流互感器變比的選擇是很重要的。原因就是在10KV配電所設計的過程中，如果10KV電流互感器變比的選擇不當，就很有可能造成繼電保護功能無法實現、動穩定校驗不能通過等問題。

　　10KV電流互感器按使用用途可分為兩種，一為繼電保護用，二為測量用;它們分別設在配電所的進線、計量、出線、聯絡等柜內。在設計實踐中，筆者發現在配變電所設計中，電流互感器變比的選擇偏小的現象不在少數。例如筆者就曾發現：在一臺630kVA站附變壓器(10KV側額定一次電流為36.4A)的供電回路中，配電所出線柜內電流互感器變比僅為50/5(采用GL型過電流繼電器、直流操作),這樣將造成電流繼電器無法整定等一系列問題。

　　對于繼電保護用10KV電流互感器變比的選擇，至少要按以下條件進行選擇：

　　一、為一次側計算電流占電流互感器一次側額定電流的比例；

　　二、為按繼電保護的要求；

　　三、為電流互感器的計算一次電流倍數mjs小于電流互感器的飽和倍數mb1；

　　四、為按熱穩定；

　　五、為按動穩定。而對于測量用10KV電流互感器的選擇,因其是用作正常工作條件的測量，故無上述第二、第三條要求;下面就以常見的配電變壓器為例，說明上述條件對10kV電流互感器的選擇的影響，并找出影響電流互感器變比選擇的主要因素。
