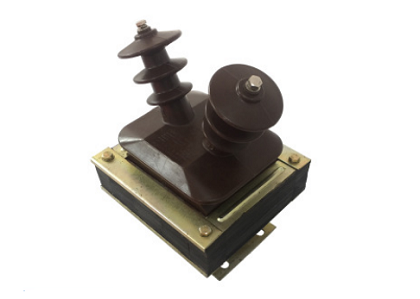

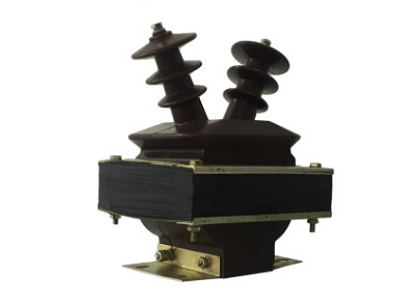

干式放電線圈技術參數、性能和原理

　　干式放電線圈技術參數和性能：

　　1、電壓比誤差：≤± 1% ( 0 ～ 100% 額定負荷下)；

　　2、連續穩態過電壓： 1.1 倍額定電壓；

　　3、溫升：在 1.1 倍額定電壓及二次負荷下，干式線圈平均溫升≤ 55 ℃(電阻法)；

　　4、放電性能：與等于放電容量的并聯電容器相并接，在額定電壓下當電容器斷電后，能使電容器端子間的電壓在 5s 內由√ 2 U1n 降至 50V以下。

　　干式放電線圈原理：

　　放電線圈的出線端并聯連接于電容器組的兩個出線端，正常運行時承受電容器組的電壓，其二次繞組反映一次變比，精度通常為50VA/0.5級，能在1.1倍額定電壓下長期運行。

　　其二次繞組一般接成開口三角或者相電壓差動，從而對電容器組的內部故障提供保護(不能用母線上的PT)。電容器組的開口三角電壓保護、不平衡電壓保護實際就是這種保護。

　　干式放電線圈使用環境條件：

　　1、戶外或戶內安裝；

　　2、可在高溫、凝露及Ⅱ級污穢條件下長期使用；

　　3、環境空氣溫度類別為( -25 ℃～ +40 ℃)；

　　4、在高溫、凝露條件下海拔高度不超過 1000m；

　　5、安裝使用場所無嚴重的震動和顛簸。
