電壓互感器的作用、分類和配置原則

　　電壓互感器的作用有哪些?分類有哪些?配置原則是什么?如果不知道這幾個問題，為了大家的安全考慮，建議大家暫時不要使用該產品，等到掌握這些問題之后再使用。今天我們就位大家科普一下該產品的一些知識。

　　產品的作用

　　1、該產品可以隔離高電壓，從而讓供繼電保護、自動裝置和測量儀表獲得一次電壓信息。將高電壓根據一定的比例轉換成100V或100/3V的標準二次電壓，這樣可以滿足供計量、儀表裝置以及繼電保護的電壓需要。

　　2、使用該產品，也可以很好地將高電壓和電氣工作人員進行隔離，從而確保工作人員的人身安全，確保設備不收到高電壓的沖擊。

　　產品的分類

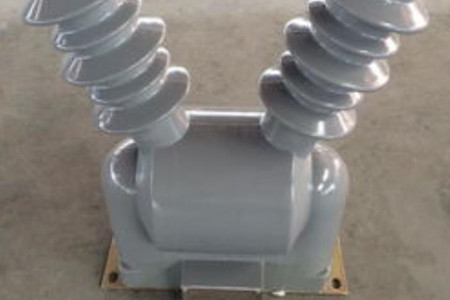

　　1、根據安裝的地點，可以分為戶內式和戶外式兩種。一般戶內式的規(guī)格多為35kV及以下，戶外式的規(guī)格為35kV及以上，兩者有明顯的絕緣差異。

　　2、按照相數進行分類，可以分為單相式和三相式。其中10kV及以下的規(guī)格一般為三相式。

　　3、按照繞組的數據可以分為雙繞組、三繞組以及四繞組。

　　4、按照絕緣的方式可以分為干式、澆注式、油浸式以及氣體式這四種。

　　5、按照工作原理可以分為電磁式、電容式以及新型的光電式。

　　產品的配置原則

　　1、主接線為單母線、單母線分段以及雙母線時，母線上需要安裝三相式產品，如果出線上有電源，可以在線路的兩側安裝一個單相或兩相規(guī)格的產品。

　　2、對220kV及以下電壓等級，其中的一組開口要求為三角形，其他機組接線方式為星形接線。

　　3、在小接地電流系統中，在檢查線路電壓時，應該要在線路的側面安裝兩相式產品。

　　電壓互感器是一款比較復雜的產品，如果沒有正確使用，不應會危害到工作人員的人身安全，而且還會導致設備損壞，因此該產品一定要由熟悉它的工作人員來使用。
