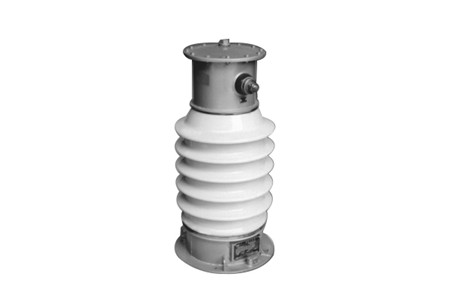

35KV戶外電流互感器接線查驗方法

　　35KV戶外電流互感器完成接線之后，為了確保日后使用的安全性，應該要對接線情況進行查驗，下面介紹幾點查驗方法。

　　1、為了檢查二次側是不是存在斷開和短路的情況，需要先把連接到電能表A相電壓的接線端以及C相電壓的接線端子的導線先后進行斷開，一般情況下，電能表的圓盤是應該可以旋轉的。

　　當斷掉A相的電壓后，電能表圓盤并沒有發生旋轉，往往表明C相電壓已經出現斷開或者短路的情況，反之，當斷掉C相電壓后，電能表圓盤沒有發生旋轉，則表明A相已經存在斷開或短路的情況。

　　2、確定產品是否存在接反的情況，一般可以通過將電流計先后連接雙于產品的二次側，通過檢測后電流的情況來判斷接反還是接正。如果是星型接線，一般情況下中相電流是其他相電流的兩倍。

　　3、確定產品是否進行良好的接地裝置，可以通過一頭電流表來檢測。在檢測的時候，電流表的一邊應該需要和產品沒有連接接地裝置的接線端子部位連接起來，而另一頭則應該需要連接到產品的再次線，如果做了接地裝置，電流表顯示的電流表示為100V，如果沒有進行接地裝置，電流則為0。

　　4、驗證接地裝置是不是合適很重要，同樣可以使用電流來驗證。具體的方法就是將電流計的一個接線端子連接到接地裝置，而另外一個接線端子的導線應該需要連接電能表，如果連接合適，免責電流計不會有任何的數據顯示。

　　35KV戶外電流互感器在連接的時候，一定需要注意二次側不允許開路，需要做好接地保護，保護級和測量級不應該接錯，不需要的繞組應進行短接處理，連接好后需要進行查驗。
