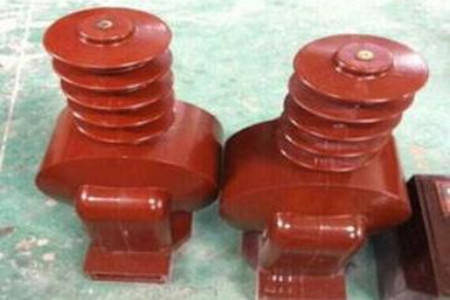

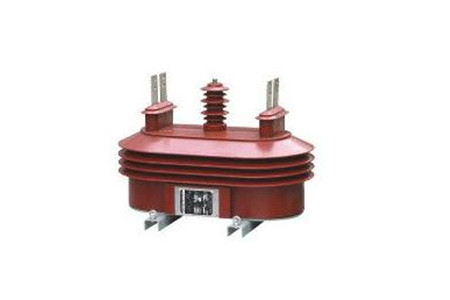

35KV戶內電流互感器的原理和作用

　　35KV戶內電流互感器可以將大電流按照一定的比例感應出小電流，以便供設備使用，不過很多人在使用該產品的時候，對它的原理和作用感到好奇，下面我們就來深入認識一下該設備。

　　產品的原理

　　我們知道在供電用電的線路中往往會有大大小小不同的電流和電壓，而這些電壓電流大小相差可能非常懸殊。為了方便二次儀表測量的需要，應該要將其轉換成一致的電流和電壓。

　　互感器能夠起到變流以及電氣隔離的作用，在以前，大對數的顯示儀表使用的是指針式的電流電壓表，因此互感器二次電流使用的基本上是安培級的(比如5A)。

　　互感器一次繞組電流I1和二次繞組I2的電流進行對比，就可以知道實際電流比K。而互感器在額定工作電流下工作的時候，其電流比使用Kn表示。Kn=I1n/I2n

　　產品的使用

　　1)互感器在接線的時候應該要遵守串聯的原則，也就是說一次繞阻應和被測電路進行串聯，二次繞阻需要和所有儀表負載進行串聯。

　　2)根據被測電流的大小來選擇合適的變化，避免誤差增大。二次側一端應該要做好接地處理，以免絕緣損壞，導致一次側高壓竄入到二次低壓側，引起設備損壞。

　　3)二次側不能出現開路的現象，如果二次側出現開路的情況，則二次側的電流會變成磁化電流，引起φm和E2驟增，甚至還會導致鐵心過度飽以及磁化，有的時候會燒壞線圈。同時，磁路過度飽以及磁化后，就會導致誤差增大。

　　互感器正常工作的時候，其二次側應該要類似于短路，如果突然開路，就會導致勵磁電動勢數值由小突然變大，鐵芯中的磁通發生嚴重的平頂波，為此就需要在二次側繞組把磁通過零時的時候，感應出比較高的尖頂波。

　　4)為了能夠滿足很多裝置的使用需要，往往需要在變壓器、出線、母聯斷路器、旁路斷路器這些回路當中配備幾個二次繞阻的感器，如果是大電流接地系統，通常還需要考慮三相配置問題，至于小電流接地系統，可以根據需要配置二相或者三相。

　　35KV戶內電流互感器是作用設備，需要由專業的工作人員來使用，如果對該產品不熟悉，就不該輕易的使用，以免使用錯誤，造成人身傷害。
