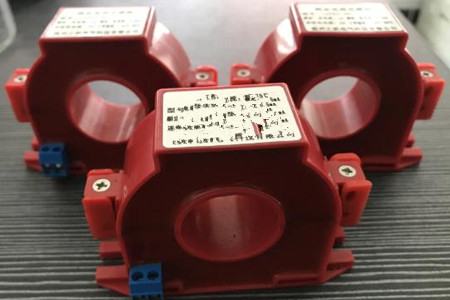

10KV戶內電流互感器充磁的原因及解決方法

　　10KV戶內電流互感器使用一段時間后，很多用戶就會發現原先校準好的零點發生偏移，這種現象在行業內稱之為充磁，造成充磁的原因很多，解決的方法也不少，下面就來詳細介紹一下充磁的原因及解決方法。

　　1，在選擇互感器時，額定電流是非常重要的，被測電流的峰值應該需要在互感器的測量范圍內。對于某些閉環的互感器來說，里面的反向線圈和磁芯之間的磁場一旦不平衡，就會發生充磁現象，簡單來說就是峰值電流過大，長期如此就會導致校準好的零點位置發生偏置。

　　2，互感器在使用中有些事項一定要注意，一定需要先供電然后再加負載(通過電流)。如果沒有給互感器供電，就直接的增加負載，就會發生充的現象，充磁就會導致零點發生偏置，不過不會對線性度產生影響，由于是初次級高度隔離，這個時候互感器也不會損壞。

　　發生充磁后的解決方法：

　　1，互感器沒有供電的前提條件下，加較大的反向電流(比如大于或等于額定電流值)一分鐘，那么就可以讓其回到原來狀態，不過這種情況下剩磁是無法徹底消除，但是消磁后，就能夠讓互感器回到零點校準前的狀態。

　　2，不進行消磁，在互感器不供電的前提下，增加正向電流，大于或者等于額定電流一分鐘，主動讓互感器得到磁飽和，然后在軟件里進行二次零點校準，這種方法算可以解決問題，不過操作起來比較麻煩。

　　使用互感器時需要注意以下幾點：

　　(1)互感器應該要根據被測電流的額定有效值來選擇相應的規格，被測電流如果長時間超額，非常容易導致末極功放管(也就是磁補償式)損壞。一般情況下，2倍過載電流持續的時間不能夠超過1分鐘。

　　(2互感器應該要嚴格按照使用說明在原邊串入一個限流電阻R1，這樣就能夠讓原邊得到額定電流，在進行這一步驟的時候2倍的過壓持續的時間不能夠超過1分鐘。

　　10KV戶內電流互感器的精度需要在原邊額定值條件下才能夠獲得，因此當被測電流高于互感器本身的額定值時，應該需要使用規格更大的互感器。
