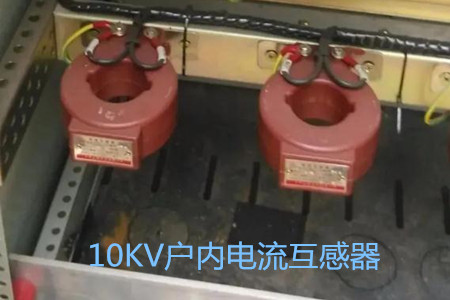

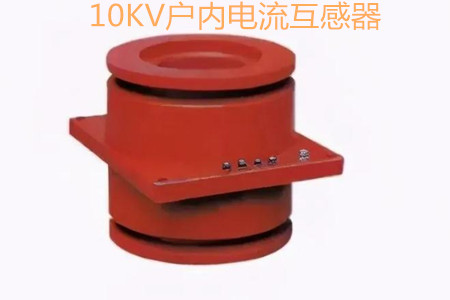

10KV戶內電流互感器的工作原理、選型和運行要求

　　10KV戶內電流互感器是電力行業中重要的設備，它在電力行業中發揮著中不替代的作用，如果我們在使用的時候，對它不了解，那么可能導致使用過程中出現事故和意外，如果你對它有興趣，不妨跟著我們一起來學習一下相關的知識。

　　今天我們重點講講10KV戶內電流互感器的工作原理、選型和運行要求，希望可以讓你對它有個基本的認識。

　　工作原理

　　10KV戶內電流互感器主要由閉合的鐵心和繞組兩大部分組合而成，它主要是根據電磁感應的原理來工作的。

　　產品選型

　　在不同的應用場所中，所選用的產品的型號是不一樣的，目前市面上所能夠見到的傳感器的型號非常多，我們在選擇的時候，主要應該要考慮兩方面的內容。

　　首先我們應該要考慮到一次電流的影響。當傳感器在工作的時候，如果一次電流比較小，則會引起比較大的誤差，如果運行的時候，一次電流長時間要比額定電流來的大，同樣也會引起較大誤差，因此在選型的時候，一次被測電流應該要比額定電流大25%到120%的范圍。

　　其次我們在選型時還需要考慮到二次負載的影響。如果二次負載增大，那么角差和比差的誤差也會變大，因此在選型的時候，二次負載不能夠超過其固定的額定值。

　　通常來說，二次負載能力和互感器本身的額定容量有直接關系，額定容量為額定二次電流通過額定負載時所消耗的實際功率，因此互感器的磁芯和截面積都能夠影響到額定容量。

　　運行要求

　　1、不能在超過額定容量的情況下長時間運行，長期的超負荷運行會導致電流誤差變大，甚至引起鐵芯和繞組溫度升高，絕緣老化。

　　2、在運行過程中，應該要確保二次側電路是閉合的，運行過程中需要將電流表，拆除的話， 那么需要先對二次繞組做短路處理，暫時不使用二次繞組，也需要對其進行短接處理。二次回路只允許有一個接地點。

　　3、二次側線圈的一邊以及鐵芯部位應該要確保同時接地，二次側做接地處理是為了確保人身、設備的安全，以免一次繞組和二次繞組間因為絕緣的損壞發生擊穿故障。二次回路在切換的時候，應該要停止使用保護裝置，在使用時不能開路。

　　4、在電路中，如果保護裝置和設備使用的是同一套互感器，當設備回路有工作的狀態下，應該要讓設備端子短接，同時不能進行開路，也不能將保護回路短路。運行現場，應該要根據實際的接線情況確定短路的位置，并做好相關安全措施，在同一個回路當中，如果存在高頻保護、零序保護，應該要確保在短路動作之前將其停用。

　　10KV戶內電流互感器的使用領域雖然廣泛，如果對它不了解，則不建議貿然使用。
