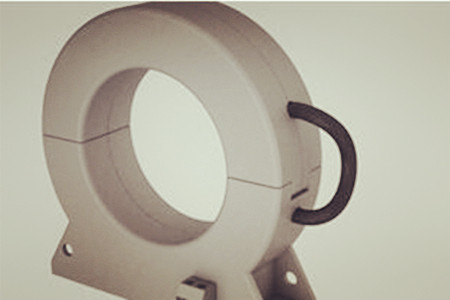

電流互感器接線原則和使用注意事項

　　電流互感器的接線原則

　　1、不允許開路。二次開路很容易引發安全事故，這是因為二次開路會導致鐵芯過熱和感應出高電壓。

　　2、必須有一點接地。電流互感器一測為高壓，如果有一點接地，可以將高壓引入大地，但是注意接地不能兩點，以免分流。

　　3、保護級和測量級不能接錯。一旦這兩者接錯，那么可能會導致繼電保護反應不靈敏和電能測量不準確。

　　4、不用的繞組需進行短接，以免影響測量精度，不過電流互感器有多個抽頭，不用的抽頭需要進行不能短接。

　　電流互感器使用注意事項

　　1、一般來說電流互感器的連接是按照減極性來連接的，因此極性連接要正確，一旦連接錯誤，導致計量不準確，甚至短路。

　　2、為了避免二次繞組導致高壓電竄入低壓側，到儀表損壞，對人身造成傷害，應該設定保護性接地點。

　　3、對于使用電能計量的互感器來說，如果進行二次回路，那么不需要進行自動裝置。
