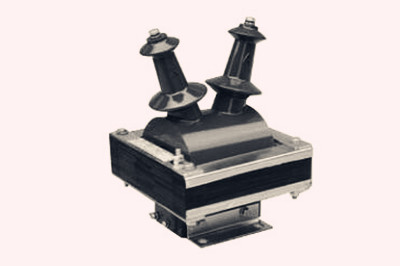

電流互感器的使用方法

　　電流互感器的正確穿繞方法：

　　首先應依據負荷的大小斷定互感器的倍率，然后將一次線按請求從互感器的中心穿繞，注意不能以繞在外圈的匝數為繞線匝數，應以穿入電流互感器內中的匝數為準。如最大變流比為150/5的電流互感器，其一次最高額定電流為150A，如需作為50/5的互感器來用，導線應穿繞150/50=3匝，即內圈穿繞3匝，此時外圈為僅有2匝，此時若以外圈匝數計，外圈3匝則內圈實際穿芯匝數為4匝。

　　電流互感器型號的識別：

　　電流互感器的型號是由2～4位拼音字母及數字組成。通常能表示出電流互感器的線圈型式、絕緣種類、導體的材料及使用場所等。橫線后面的數字表示絕緣結構的電壓等級(4級)。

　　電流互感器的使用方法：

　　1、電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載串聯；

　　2、按被測電流大小，選擇合適的變比，否則誤差將增大；

　　3、二次側絕對不允許開路，因一旦開路，一次側電流I1全部成為磁化電流，引起φm和E2驟增，造成鐵心過度飽和磁化，發熱嚴重乃至燒毀線圈;同時，磁路過度飽和磁化后，使誤差增大；

　　4、為了防止支柱式電流互感器套管閃絡造成母線故障，電流互感器通常布置在斷路器的出線或變壓器側。
